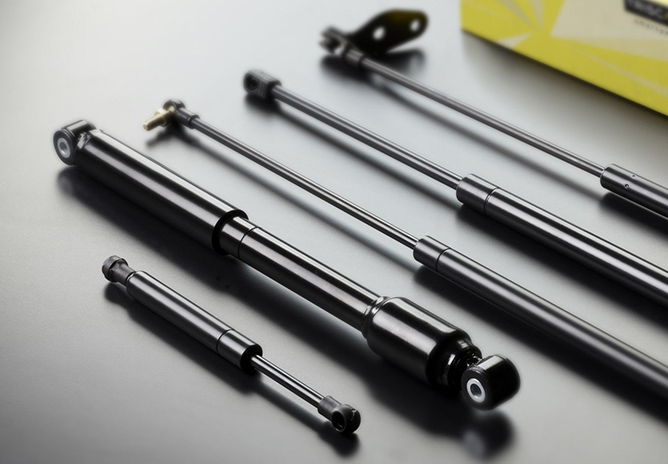

چشمه های گازی که به عنوان تکیه گاه بالابر نیز شناخته می شود، برای عملکرد قابل اعتماد به نصب مطمئن و دقیق نیاز دارد. روش نصب انتهایی نحوه اتصال فنر گازی به درها، پانل ها یا تجهیزات را تعیین می کند که بر حرکت، پایداری و حمل بار تأثیر می گذارد. انتخاب اتصالات انتهایی مناسب عملکرد صاف، دوام و ایمنی را در کاربردهای مختلف تضمین می کند.
انتهای سوکت توپ
انتهای سوکت توپ رایج ترین روش نصب برای فنرهای گازی است. دارای یک سوکت کروی است که روی گل میخ توپی مربوطه می چسبد و امکان حرکت زاویه ای را در حین کار فراهم می کند. این انعطاف پذیری فشار را بر روی فنر گاز و ساختار متصل کاهش می دهد و آن را برای کاربردهایی که نیاز به چرخش صاف دارند ایده آل می کند.
- اجازه چرخش و چرخش را می دهد و سایش و پارگی را به حداقل می رساند.
- نصب و تعویض آسان بدون ابزار را تسهیل می کند.
- معمولا در کاپوت خودرو، درب عقب و درب مبلمان استفاده می شود.
انتهای چشم
انتهای چشمک از یک حلقه دایره ای تشکیل شده است که برای پیچ و مهره یا چسباندن به سازه نصب طراحی شده است. این یک اتصال سفت و سخت و ایمن را فراهم می کند و برای برنامه هایی که چرخش محدود یا کنترل شده است مناسب است. پایه های چشمی ساده، مقرون به صرفه و به طور گسترده در محیط های صنعتی استفاده می شود.
- اتصال محکم و ثابتی را با سطح نصب فراهم می کند.
- به راحتی با پیچ و مهره یا پین تنظیم و محکم می شود.
- رایج در درب های سنگین، پانل های ماشین آلات و تجهیزات صنعتی.
انتهای گل میخ رزوه ای
انتهای گل میخ رزوه دار دارای یک میله رزوه ای بیرون زده است که به فنر گاز اجازه می دهد مستقیماً به یک جزء جفت کننده پیچ شود. این روش گزینههای تراز و تنظیم دقیق را ارائه میکند، و آن را برای تنظیماتی که نیاز به موقعیتیابی دقیق یا تعویض گاه به گاه سختافزار نصب دارند، مناسب میسازد.
- تنظیم دقیق موقعیت نصب را فعال می کند.
- پشتیبانی از تعویض آسان اتصالات انتهایی یا سخت افزار.
- به طور گسترده در مبلمان، تجهیزات پزشکی و برنامه های کاربردی ماشین آلات استفاده می شود.
کلویس پایان
انتهای clevis دارای یک براکت U شکل در انتهای فنر گازی است که با یک پین از طریق ساختار نصب محکم شده است. این طراحی یک اتصال چرخشی قوی ایجاد میکند و میتواند بارهای بالا را تحمل کند، و آن را برای کاربردهای سنگین یا صنعتی که پایداری و استحکام حیاتی هستند، ایدهآل میکند.
- یک نقطه محوری قوی برای بارهای سنگین فراهم می کند.
- عملکرد چرخه بالا را بدون به خطر انداختن عملکرد کنترل می کند.
- رایج در درب های صنعتی، ماشین آلات و پانل های تجهیزات بزرگ.
براکت یا انتهای فلنج
انتهای براکت یا فلنج دارای یک صفحه صاف یا براکت نصب است که به سیلندر فنر گاز متصل است که مستقیماً به یک سطح پیچ می شود. این روش جهت گیری ثابتی را ارائه می دهد و حداقل چرخش را ارائه می دهد و برای تاسیساتی که در آن تراز و پایداری دقیق مورد نیاز است مناسب است.
- نصب پایدار را با حداقل حرکت زاویه ای تضمین می کند.
- ایده آل برای کابینت، پوشش ماشین آلات، یا پانل های با حرکت کنترل شده.
- اتصال ایمن را برای برنامه های کاربردی متوسط تا سنگین فراهم می کند.
مقایسه روشهای نصب انتهایی
درک تفاوت بین روش های نصب به انتخاب نوع مناسب برای یک برنامه خاص کمک می کند. جدول زیر ویژگی های کلیدی را خلاصه می کند:
| نوع پایان | چرخش | ظرفیت بار | برنامه های کاربردی رایج |
| سوکت توپ | بالا | متوسط | هود خودرو، درب مبلمان |
| چشمک | کم | متوسط to High | ماشین آلات صنعتی درب های سنگین |
| گل میخ رزوه ای | کم to Medium | متوسط | مبلمان، تجهیزات پزشکی |
| کلویس | متوسط | بالا | درب های صنعتی پانل های سنگین |
| براکت / فلنج | کم | متوسط | کابینت، روکش ماشین آلات |
نتیجه گیری
انتخاب روش صحیح نصب انتهایی برای فنرهای گازی برای اطمینان از حرکت صاف، دوام و ایمنی ضروری است. سوکتهای توپی امکان چرخش انعطافپذیر را فراهم میکنند، چشمکها اتصالات سفت و سختی را ایجاد میکنند، انتهای کلاهک بارهای سنگین را تحمل میکند، و پایههای براکت یا فلنج جهتگیری پایدار را ارائه میدهند. درک این گزینه ها به مهندسان و طراحان کمک می کند تا راه حل مناسب را برای طیف گسترده ای از کاربردهای صنعتی، خودرویی و مبلمان انتخاب کنند.
